در میان انبوه قطعاتی که یک ماشین صنعتی را به کار می‌اندازند، کاسه نمد شاید کوچک‌ترین و بی‌ادعاترین عضو باشد. اما همین قطعه کوچک، نقشی حیاتی در حفاظت از سرمایه‌های سنگین صنعتی ایفا می‌کند. تصور کنید یک گیربکس صنعتی با هزاران قطعه دقیق و حساس، مدام در حال چرخش است. روغن‌کاری این قطعات، ضامن بقای آنهاست. حال اگر این روغن ارزشمند از درزها نشت کند یا ذرات گردوغبار و آلودگی به داخل آن نفوذ نمایند، چه اتفاقی خواهد افتاد؟ پاسخ روشن است: سایش، خرابی و در نهایت توقف کامل خط تولید.

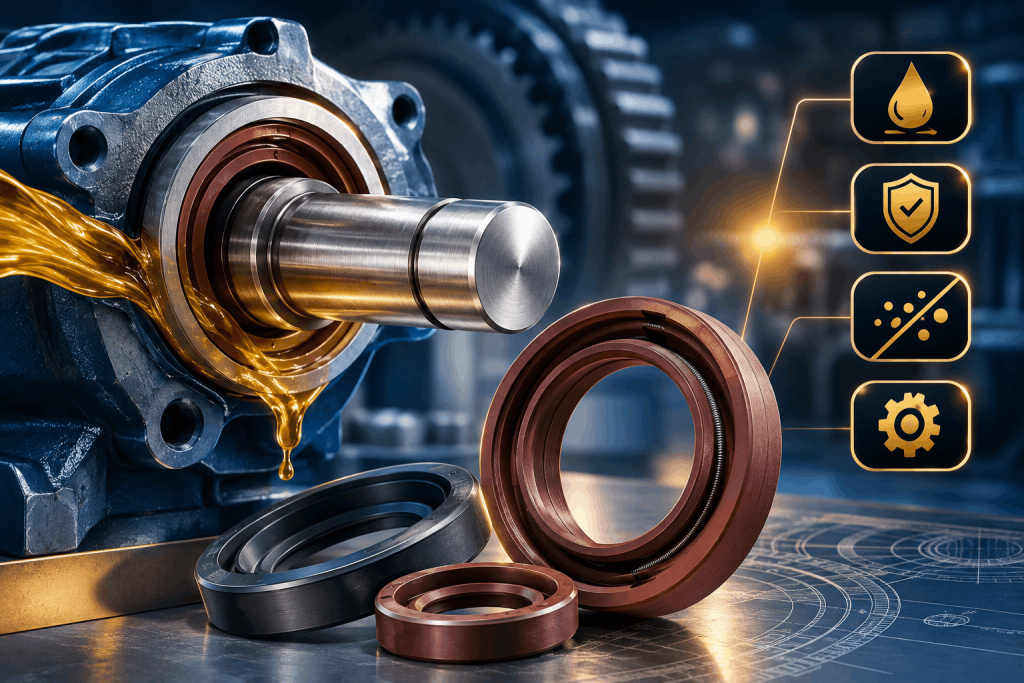

کاسه نمد یا Radial Shaft Seal، دقیقاً برای جلوگیری از همین اتفاق طراحی شده است. این قطعه که در برخی منابع با نام «Oil Seal» نیز شناخته می‌شود، به عنوان یک مرزبان مطمئن، از خروج روانکار (روغن یا گریس) از محفظه‌های دوار جلوگیری کرده و همزمان مانع از ورود آلاینده‌های محیطی مانند گردوغبار، رطوبت و ذرات خارجی به داخل قطعات حساس می‌شود. کاسه نمد در تمامی سیستم‌های هیدرولیکی، پمپ‌ها، پیستون‌ها، موتورهای الکتریکی، گیربکس‌ها و به‌طورکلی هر جایی که یک شفت دوار وجود دارد، کاربرد دارد. در این راهنمای تخصصی، با انواع، جنس‌ها، اصول انتخاب و روش‌های نصب این قطعه حیاتی آشنا می‌شوید.

کاسه نمد از چه اجزایی تشکیل شده است؟

یک کاسه نمد صنعتی، علیرغم سادگی ظاهری، از سه جزء اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد نهایی آن ایفا می‌کنند:

• بدنه یا پوسته خارجی (Case): بخش سخت و معمولاً فلزی کاسه نمد که وظیفه دارد قطعه را در محفظه نگهدارنده (هاوزینگ) محکم نگه دارد. این بخش معمولاً از فولاد با پوشش ضدزنگ ساخته می‌شود تا در برابر خوردگی مقاوم باشد.

• بخش انعطاف‌پذیر یا لبه آب‌بندی (Sealing Lip): هسته اصلی کاسه نمد که از جنس لاستیک یا الاستومر ساخته شده و وظیفه آب‌بندی را بر عهده دارد. این بخش با اعمال فشار مناسب بر روی شفت دوار، از نشت سیال جلوگیری می‌کند. شکل هندسی این لبه، تعیین‌کننده عملکرد نهایی کاسه نمد است.

• فنر نگهدارنده (Garter Spring): یک فنر مارپیچ کوچک که دور لبه آب‌بندی قرار می‌گیرد. وظیفه این فنر، تضمین فشار دائمی لبه کاسه نمد بر روی شفت است. با گذشت زمان و فرسایش طبیعی لبه، این فنر با جمع‌شدن خود، فشار را جبران کرده و از کاهش عملکرد آب‌بندی جلوگیری می‌کند.

 انواع کاسه نمد بر اساس طراحی

کاسه‌نمدها بر اساس تعداد لبه‌های آب‌بندی و نوع کاربرد، به دسته‌های مختلفی تقسیم می‌شوند:

 کاسه نمد تک‌لبه (Single Lip Seal)

این نوع، ساده‌ترین و رایج‌ترین طراحی کاسه نمد است. همان‌طور که از نامش پیداست، تنها یک لبه آب‌بندی دارد که وظیفه اصلی یعنی نگهداری روانکار در داخل محفظه را بر عهده دارد. کاسه‌نمدهای تک‌لبه برای محیط‌های تمیز که خطر نفوذ آلودگی زیاد نیست، گزینه‌ای ایده‌آل هستند.

کاربرد: موتورهای الکتریکی کوچک، پمپ‌های ساده و گیربکس‌های با محیط کاری پاک.

 کاسه نمد دو لبه (Double Lip Seal)

این نوع، یک ارتقاء نسبت به نوع تک‌لبه محسوب می‌شود و دارای دو لبه آب‌بندی است. لبه اصلی وظیفه نگهداری روانکار را بر عهده دارد و لبه دوم که به «لبه گردوغبار» (Dust Lip) معروف است، از نفوذ ذرات خارجی، گردوغبار و رطوبت به داخل محفظه جلوگیری می‌کند.

کاربرد: محیط‌های صنعتی با آلودگی متوسط، کشاورزی، ماشین‌آلات راه‌سازی و گیربکس‌های خودرو.

 کاسه نمد فنردار (Spring Loaded Seal)

بسیاری از کاسه‌نمدهای صنعتی مجهز به فنر هستند. این فنر تضمین می‌کند که حتی با گذشت زمان و سایش طبیعی لبه آب‌بندی، فشار کافی برای جلوگیری از نشت حفظ شود. کاسه‌نمدهای فنردار برای سرعت‌های بالا و کاربردهای حیاتی که قابلیت اطمینان در اولویت است، انتخاب می‌شوند.

 کاسه نمد PTFE (تفلونی)

این نوع کاسه نمد به‌جای لاستیک از جنس تفلون (PTFE) ساخته می‌شود. تفلون به دلیل مقاومت شیمیایی فوق‌العاده و تحمل دمای بسیار بالا و پایین، برای کاربردهای خاصی مانند صنایع شیمیایی، پتروشیمی و داروسازی که با مواد خورنده سروکار دارند، گزینه‌ای ایده‌آل است.

 جنس کاسه نمد؛ انتخابی سرنوشت‌ساز

جنس لبه آب‌بندی، مهم‌ترین عامل در تعیین محدوده دمایی، مقاومت شیمیایی و طول عمر کاسه نمد است. در ادامه به معرفی متداول‌ترین مواد اولیه می‌پردازیم:

NBR (نیتریل بوتادین رابر)  گزینه اقتصادی و پرکاربرد

متداول‌ترین و مقرون‌به‌صرفه‌ترین جنس برای کاسه نمد است. NBR مقاومت بسیار خوبی در برابر روغن‌های معدنی، گریس و سوخت‌های هیدروکربنی دارد. همچنین از مقاومت سایشی بالایی برخوردار است.

• محدوده دمایی: ۴۰- تا ۱۰۰+ درجه سانتی‌گراد

• کاربرد: صنایع عمومی، خودروسازی، هیدرولیک و پنوماتیک

 FKM (ویتون یا فلوروالاستومر)  گزینه مقاوم در برابر دما و مواد شیمیایی

FKM یا ویتون، به عنوان یک الاستومر با مقاومت حرارتی و شیمیایی بسیار بالا شناخته می‌شود. این ماده در برابر روغن‌های با دمای بالا، اسیدها، مواد شیمیایی و سوخت‌های خاص مقاومت بی‌نظیری دارد.

• محدوده دمایی: ۲۰- تا ۲۰۰+ درجه سانتی‌گراد

• کاربرد: صنایع نفت، گاز، پتروشیمی، خودروسازی سنگین و کمپرسورها

 سیلیکون (VMQ)  گزینه دماهای بسیار پایین و بالا

سیلیکون دارای محدوده دمایی بسیار وسیع است و در دماهای بسیار پایین نیز انعطاف‌پذیری خود را حفظ می‌کند. همچنین جذب روانکاری بالایی دارد که اصطکاک را کاهش می‌دهد.

• محدوده دمایی: ۶۰- تا ۲۳۰+ درجه سانتی‌گراد

• کاربرد: صنایع هوافضا، تجهیزات پزشکی و کاربردهای با دمای متغیر

 EPDM  گزینه مقاوم در برابر آب و مواد شیمیایی خاص

EPDM در برابر آب، بخار، گریس و برخی اسیدها و بازها مقاومت عالی دارد. اما در برابر روغن‌های نفتی عملکرد ضعیفی دارد.

• محدوده دمایی: ۵۰- تا ۱۵۰+ درجه سانتی‌گراد

• کاربرد: سیستم‌های ترمز، صنایع آب و فاضلاب و کاربردهای با تماس با آب

 راهنمای انتخاب کاسه نمد مناسب

انتخاب کاسه نمد صحیح، یکی از مهم‌ترین تصمیمات در مرحله طراحی یا تعمیر یک ماشین صنعتی است. عوامل متعددی در این انتخاب تأثیرگذار هستند:

۱️ سرعت چرخش شفت (Shaft Speed)

سرعت دورانی شفت، تأثیر مستقیمی بر گرمای ناشی از اصطکاک در محل تماس لبه کاسه نمد دارد. هرچه سرعت بالاتر باشد، نیاز به مواد با مقاومت حرارتی بالاتر (مانند FKM) بیشتر می‌شود.

۲️ دمای کاری (Operating Temperature)

دمای محیط کار و دمای ایجاد شده در اثر اصطکاک، تعیین‌کننده نوع ماده الاستومری است. برای دماهای بالا، FKM یا سیلیکون و برای دماهای پایین، سیلیکون یا NBR خاص انتخاب می‌شوند.

۳️ نوع سیال و روانکار

ماهیت شیمیایی سیالی که قرار است آب‌بندی شود، تأثیر مستقیمی بر انتخاب جنس کاسه نمد دارد. برای روغن‌های معدنی، NBR گزینه مناسبی است؛ اما برای مواد شیمیایی خورنده، باید از FKM یا PTFE استفاده کرد.

۴️ فشار سیستم (Pressure)

در سیستم‌های با فشار بالا، نیاز به طراحی خاص و استفاده از حلقه‌های پشتیبان (Back-up Rings) برای جلوگیری از بیرون‌زدگی کاسه نمد وجود دارد.

۵️ شرایط محیطی

محیط‌های گردوغباری، مرطوب یا دارای ذرات ساینده نیازمند کاسه‌نمدهای دولبه با لبه گردوغبار هستند تا از نفوذ آلودگی جلوگیری کنند.

 اندازه‌گیری و نصب اصولی کاسه نمد

سه بعد اصلی کاسه نمد

هر کاسه نمد بر اساس سه بعد کلیدی اندازه‌گیری و شناسایی می‌شود:

1. قطر داخلی (Inside Diameter – ID): اندازه قطر شفت

2. قطر خارجی (Outside Diameter – OD): اندازه قطر محفظه نگهدارنده

3. عرض (Width – W): ضخامت کاسه نمد

این ابعاد معمولاً بر روی بدنه کاسه نمد حک می‌شوند که فرآیند شناسایی و سفارش را ساده می‌کند.

نکات کلیدی در نصب

• سطح شفت باید صیقلی و بدون خراش باشد. زبری سطح شفت باید در محدوده مشخصی (معمولاً Ra = 0.8 تا 3.2 میکرومتر) قرار داشته باشد تا عملکرد مطلوب حاصل شود.

• استفاده از ابزار مخصوص نصب برای جلوگیری از آسیب دیدن لبه آب‌بندی ضروری است.

• روغنکاری لبه کاسه نمد قبل از نصب، از ایجاد اصطکاک و گرمای بیش‌ازحد در هنگام راه‌اندازی اولیه جلوگیری می‌کند.

 علائم خرابی کاسه نمد

تشخیص به‌موقع خرابی کاسه نمد، می‌تواند از خسارات جبران‌ناپذیر جلوگیری کند. مهم‌ترین علائم خرابی عبارتند از:

• نشتی روغن یا گریس از اطراف شفت

• افزایش صدای غیرعادی و لرزش در ماشین‌آلات

• ورود گردوغبار و آلودگی به داخل محفظه روغن

• افزایش دمای غیرعادی در محل آب‌بندی

 جمع‌بندی: کاسه نمد؛ سرمایه‌گذاری برای تداوم تولید

کاسه نمد، اگرچه در نگاه اول قطعه‌ای کوچک و ساده به نظر می‌رسد، اما در واقع یکی از حیاتی‌ترین اجزای هر ماشین دوار محسوب می‌شود. این قطعه با عملکرد دقیق خود، از دو سرمایه بزرگ محافظت می‌کند: روانکارهای ارزشمند و قطعات حساس داخلی که بدون روانکاری مناسب، عمری کوتاه خواهند داشت. انتخاب یک کاسه نمد مناسب، فرآیندی است که نیازمند بررسی همزمان عوامل متعددی از جمله سرعت چرخش، دمای کاری، نوع سیال، فشار سیستم و شرایط محیطی است. هرگونه اشتباه در این انتخاب، می‌تواند به نشتی، آلودگی، سایش و در نهایت خرابی کامل دستگاه منجر شود. همچنین، نصب اصولی و استفاده از ابزارهای مناسب، به اندازه خود انتخاب کاسه نمد اهمیت دارد؛ چراکه یک کاسه نمد مرغوب نیز در صورت نصب نادرست، عملکرد مطلوبی نخواهد داشت. به خاطر داشته باشید که پیشگیری از خرابی، همواره به‌مراتب کم‌هزینه‌تر از تعمیرات اساسی است و سرمایه‌گذاری بر روی کاسه‌نمدهای باکیفیت، در بلندمدت بازگشت سرمایه چشمگیری به همراه خواهد داشت.
